卧式暗装风机盘管安装施工步骤
作者: 发布于:2013-2-3 10:47:51 点击量:

  卧式暗装风机盘管安装施工步骤

  1.0目的:

  正确操作施工,保证风机盘管吊装施工作业质量符合规范要求。

  2.0适用范围:

  本施工作业指导书适用于通风与空调工程中的暗装风机盘管标准产品设备的安装。

  3.0引用的标准及编制依据:

  《通风与空调工程施工质量验收规范》GB50243-2002

  4.0施工准备

  4.0.1技术准备

  ⑴技术人员必须认真熟悉施工图纸及有关技术资料,进行图纸会审。暗装风机盘管设备规格型号及位置符合设计要求。

  ⑵技术人员已向施工人员进行技术、质量、安全交底,对暗装风机盘管吊装施工工艺的操作方法已明确。

  ⑶与建设单位、监理单位、设备厂商共同进行设备的开箱检验。设备所带备件、配件应齐备完好。随设备所带资料和产品合格证应完备,已做好开箱检查记录。

  (4)设备安装所使用的主料和辅料的规格、型号应符合设计规定,并具有出厂合格证明书或质量鉴定文件。

  (5)作业条件:

  风机盘管、诱导器和主、副材料已运抵现场,安装所需工具已准备齐全,且有安装前检测用的场地、水源、电源。

  建筑结构工程施工完毕,屋顶做完防水层,室内墙面、地面抹完。

  安装位置尺寸符合设计要求,空调系统干管安装完毕,接往风机盘管的支管预留管口位置标高符合要求。

  4.0.2主要机具

  ⑴施工机具:倒链、绳索、撬棍、活动扳手,铁锤、螺丝刀、水平尺、钢卷尺、线坠、液压车、电锤、刷子、棉布、脚手架等。

  ⑵测量检验工具:角尺、钢直尺、钢卷尺、水平尺、水平仪、百分表、千分表、塞尺、线坠、水准仪、经纬仪等。

  5.0操作工艺工艺流程:

  预检→施工准备→电机检查试转→表冷器水压检验→吊架制安→风机盘管安装→连接配管→检验

  6.0操作程序及技术要求

  6.0.1风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。6.0.2风机盘管应每台进行通电试验检查,机械部分不得摩擦,电气部分不得漏电。6.0.3风机盘管应逐台进行水压试验,试验强度应为工作压力的1.5倍,定压后观察2~3min不渗不漏。

  6.0.4卧式吊装风机盘管,吊架安装平整牢固,位置正确。吊杆不应自由摆动,吊杆与托盘相联应用双螺母紧固找平正。

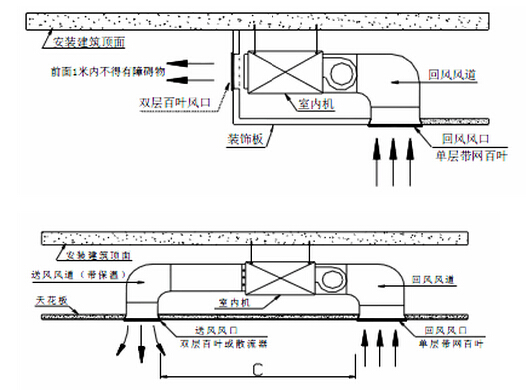

  6.0.5暗装吊装风机盘管如果另接回风风管(如下图),安装后必须逐台进行质量检查,

卧式暗装风机盘管安装工艺

  检查项目如下:

  (1)各联接部分不能松动、变形和产生破裂等情况。

  (2)回风静压箱封头处缝隙密封材料,不能有裂痕和脱落;一次风调节阀必须灵活可靠,并调到全开位置。

  (3)暗装风机盘管应由支、吊架固定,并便于拆卸和维修。

  (4)暗装风机盘管与送风风管、回风箱、回风管连接处应严密,防止漏风。

  7.0注意事项

  7.0.1冷热媒水管与风机盘管连接直采用钢管或紫铜管,接管应平直。紧固时应用扳手卡住六方接头,以防损坏铜管。凝结水管宜软性连接,软管长度不大于300mm材质宜用透明胶管,并用喉箍紧固严禁渗漏,坡度应正确、凝结水应畅通地流到指定位置,水盘应无积水现象。

  7.0.2风机盘管同冷热媒管连接,应在管道系统冲洗排污后再连接,以防堵塞热交换器。

  7.0.3暗装卧式风机盘管、吊顶应留有活动检查门,便于机组能整体拆卸和维修。7.0.4风机盘管安装必须平稳、牢固。检验方法:用水平尺和线坠测量。

  7.0.5风机盘管与进出水管的连接严禁渗漏,凝结水管的坡度必须符合排水要求,与风口及回风室的连接必须严密。

  检验方法:尺量,观察检查和检查试验记录。7.0.6风机盘管风口连接严密不得漏风。检验方法:观察检查。7.0.7成品保护

  (1)风机盘管运至现场后要采取措施,妥善保管,码放整齐。应有防雨、防雪措施。

  (2)冬期施工时,风机盘管水压试验后必须随即将水排放干净,以防冻坏设备。

  (3)风机盘管安装施工要随运随装,与其它工种交叉作业时要注意成品保护,防止碰坏。

  (4)立式暗装风机盘管,安装完后要配合好土建安装保护罩。屋面喷浆前应采取防护措施,保护已安装好的设备,保证清洁。

  8.0应注意的质量问题

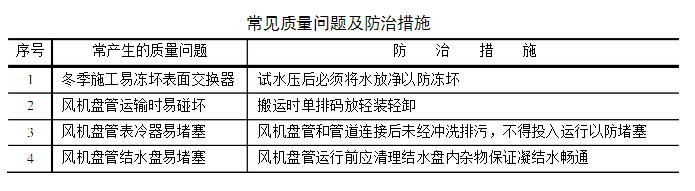

  应注意的质量问题见下表。

暗装风机盘管常见问题
